เลือกขนาดเส้นลวด สำหรับพัน Coil ในพาสซีพ ให้เหมาะสม
- วันที่: 08/10/2014 14:17
- จำนวนคนเข้าชม: 7964
กลุ่มขดลวดที่ใช้ในวงจรพาสซีพนั้น มีอยู่ด้วยกันในสองส่วนวงจร นั่นคือ ส่วนของวงจรผ่านเสียงย่านต่ำ และส่วนของวงจรผ่านเสียงย่านสูง (สำหรับความลาดชันที่ 12dB ขึ้นไป)
ส่วนของวงจรผ่านเสียงย่านต่ำ กลุ่มขดลวดหรือ Coil จะถูกต่ออนุกรมเข้ากับเส้นวงจรโดยตรง และอาศัยว่าโดยทั่วไปก็มักจะใช้ผ่านเสียงย่านต่ำ ที่มักจะต่ำกว่า 5000 Hz ลงไป

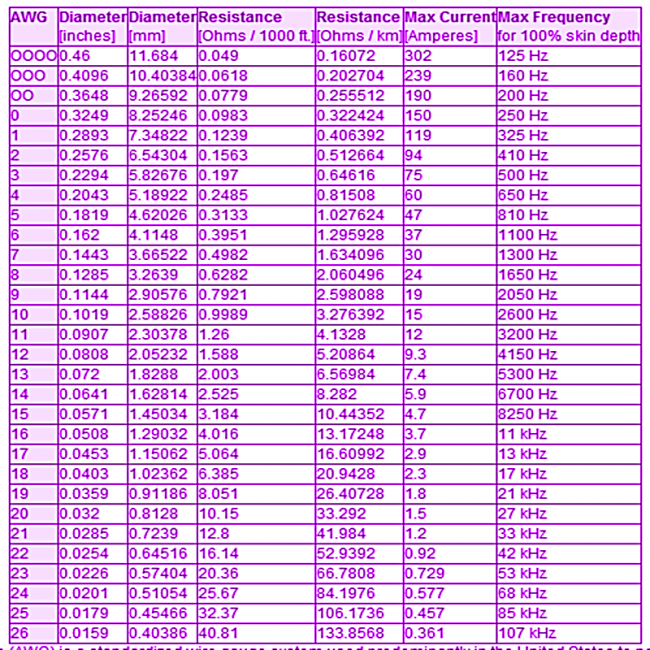

ดังนั้นเมื่อดูจากตารางประกอบ ก็สามารถใช้เส้นลวดได้ตั้งแต่เบอร์ 14 AWG ไล่ไปจนถึง 22 AWG ขึ้นอยู่กับว่าต้องการให้กระแสไหลผ่านในปริมาณมากน้อยเพียงใด (#14 AWG รับกระแสสูงสุด 5.9 Amperes และ #22 AWG รับกระแสสูงสุด 0.92 Amperes)
สำคัญที่กลุ่มขดลวด หรือ Coil ที่ใช้กับวงจรผ่านเสียงย่านสูง ที่มักจะถูกต่อขนานลงกราวด์ในวงจร เพื่อสกัดกั้นไม่ให้ความถี่ที่อยู่ต่ำกว่าจุดตัดผ่านไปได้ จำเป็นต้องคำนึงถึงความสามารถทางด้านความถี่ควบคู่ไปด้วย
จากตารางประกอบ สามารถใช้เส้นลวดได้ตั้งแต่เบอร์ 16 AWG ไล่ไปจนถึง 24 AWG ขึ้นอยู่กับว่าต้องการให้กระแสไหลผ่านในปริมาณมากน้อยเพียงใด (#16 AWG รับกระแสสูงสุด 3.7 Amperes และ #24 AWG รับกระแสสูงสุด 0.577 Amperes)
