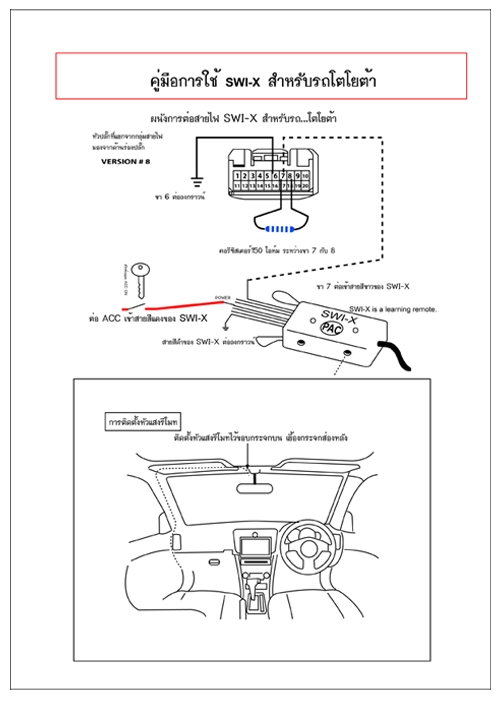

การตั้งรีโมทพวงมาลัย Scosche SWI-X สำหรับรถโตโยต้า
- วันที่: 22/06/2010 17:00
- จำนวนคนเข้าชม: 10665
ข้อควรระวัง: ในบางขั้นตอนของการตั้งโปรแกรมอาจไม่สมบูรณ์หากไม่ดำเนินการตามจำนวนวินาทีที่ระบุเอาไว้ ให้อ่านขั้นตอนอย่างละเอียดก่อนเริ่มต้นทำการตั้งโปรแกรม?>?>
ขั้นตอนที่ 1
กดปุ่มโปรแกรม/โหมดที่ตัวเครื่อง SWI-X ค้างไว้ พร้อมกับบิดสวิทช์กุญแจที่คอพวงมาลัยไปที่ ?>?>ACC ON
รอจนไฟ LED ที่ตัวเครื่อง SWI-X ติดสว่างทั้งสองดวง
ขั้นตอนที่ 2
คลายปุ่มกดโปรแกรม/โหมดออก (สวิทช์กุญแจที่คอพวงมาลัยยังอยู่ที่ ACC ON)
ไฟ LED ที่ตัวเครื่อง SWI-X ดับทั้งสองดวง แสดงว่าข้อมูลในหน่วยความจำถูกลบออกหมดแล้ว จากนั้นไฟจะติดสว่างอีกครั้งแต่จะสว่างแค่เพียง 3 วินาที
รอให้ไฟ LED ที่ตัวเครื่อง SWI-X จะดับลง
ขั้นตอนที่ 3
กดปุ่มโปรแกรมและดึงออกจำนวน 8 ครั้ง (ในแต่ละครั้งที่กด ไฟบนเครื่องจะติดสว่างตามจำนวนครั้ง)
ไฟ LED จะกระพริบในแต่ละครั้งที่กดปุ่ม
เมื่อครบ 8 ครั้ง ให้ปล่อยไว้ 3 วินาที ไฟ LED จะกระพริบตามจำนวนเลขของเวอร์ชั่น
โดยไฟ LED ด้านซ้ายแสดงหลัก 10 ไฟ LED ด้านขวาแสดงหลักหน่วย
ขั้นตอนที่ 4
บิดสวิทช์กุญแจที่พวงมาลัยไปที่ ACC OFF
การตั้งปุ่มควบคุมเครื่องเล่น
ข้อความสำคัญ: ขั้นตอนบางขั้นตอนในการตั้งโปรแกรมจะเสร็จสมบูรณ์ภายในเวลาที่กำหนดไว้ในขั้นตอนก่อนหน้านั้น ควรตรวจสอบความสมบูรณ์ก่อนดำเนินการตั้งโปรแกรมในขั้นตอนต่อไป
ขั้นตอนที่ 5
บิดสวิทช์กุญแจที่พวงมาลัยไปที่ ACC ON
ไฟ LED จะกระพริบตามจำนวนเลขของเวอร์ชั่น (สำหรับโตโยต้า กระพริบ 8 ครั้ง)
โดยไฟ LED ด้านซ้ายแสดงหลัก 10 ไฟ LED ด้านขวาแสดงหลักหน่วย
ขั้นตอนที่ 6
กดปุ่มโปรแกรม/โหมดบนตัว SWI-X ค้างไว้
ไฟ LED ด้านซ้ายติดสว่าง (Press Steering Wheel Button)
ขั้นตอนที่ 7
ถอนการกดปุ่มโปรแกรม/โหมด
ขั้นตอนที่ 8
ภายใน 7 วินาที ให้กดปุ่มควบคุมบนพวงมาลัยที่ต้องการเรียนรู้คลื่นสั่งงาน ค้างไว้
ไฟ LED ด้านซ้ายจะดับลงเมื่อต้องการเรียบรู้คลื่นสั่งงานของปุ่มนั้น
ขั้นตอนที่ 9
ถอนการกดปุ่มควบคุมดังกล่าวออก
ไฟ LED ด้านขวาจะติดสว่าง (Press Function on IR Remote)
ขั้นตอนที่ 10
กดปุ่มควบคุมเดียวกันนั้นที่รีโมทไร้สาย(IR emitter)ของเครื่องเล่นค้างไว้ โดยมีระยะห่างของหัวลำแสงที่รีโมทคอนโทรลและหัวรับแสงที่กล่อง SWI-X ประมาณ 3-4 เซ็นติเมตร เพื่อให้การเรียนรู้คลื่นสั่งงานเป็นไปอย่างสมบูรณ์
ไฟ LED ด้านขวาจะดับลงเมื่อการเรียนรู้คลื่นสั่งงานเสร็จสมบูรณ์
ขั้นตอนที่ 11
ถอนการกดปุ่มควบคุมที่รีโมทไร้สาย
ไฟ LED ด้านซ้ายจะติดสว่าง
ขั้นตอนที่ 12
ถ้าต้องมีการโปรแกรมปุ่มกดมากกว่านี้ ให้ดำเนินการในขั้นตอนที่ 8 – 11 ซ้ำอีกตามจำนวนปุ่มควบคุมเสียงที่มีอยู่บนพวงมาลัย
หลังจากตั้งโปรแกรมปุ่มแต่ละตัวเรียบร้อยแล้ว การโปรแกรมจะสมบูรณ์ต้องรอประมาณ 7 วินาที เพื่อให้ไฟ LED ทั้งสองดวงกระพริบ 3 ครั้ง แสดงว่าเสร็จสิ้นกระบวนการโปรแกรม และระบบการเชื่อมต่อจะกระพริบตามจำนวนเลขเวอร์ชั่นที่ต้องการโปรแกรม
หมายเหตุ: ถ้าปุ่มควบคุมบนพวงมาลัยไม่มีฟังค์ชั่นที่ต้องการสั่งงานตัวเครื่องเล่น ท่านสามารถโปรแกรมปุ่มควบคุมบนพวงมาลัยได้ใหม่ตามฟังค์ชั่นที่ต้องการควบคุมตัวเครื่องเล่น
การทดสอบการทำงานของ SWI-X
ส่องหัวลำแสงที่ตัว SWI-X ไปยังตัวรับแสงที่เครื่องเล่น และทำการกดปุ่มบนพวงมาลัยเพื่อทดสอบการทำงานว่าถูกต้องหรือไม่ ไฟ LED ด้านขวาของเครื่อง SWI-X จะกระพริบเมื่อมีการส่งลำแสงควบคุม จากการกดปุ่มควบคมบนพวงมาลัย ถ้าหากฟังค์ชั่นใช้งานไม่สมบูรณ์ ให้ทำการโปรแกรมใหม่อีกครั้ง(โดยเริ่มต้นที่ขั้นตอนที่ 5 หรือ 1 ตามแต่กรณี)
